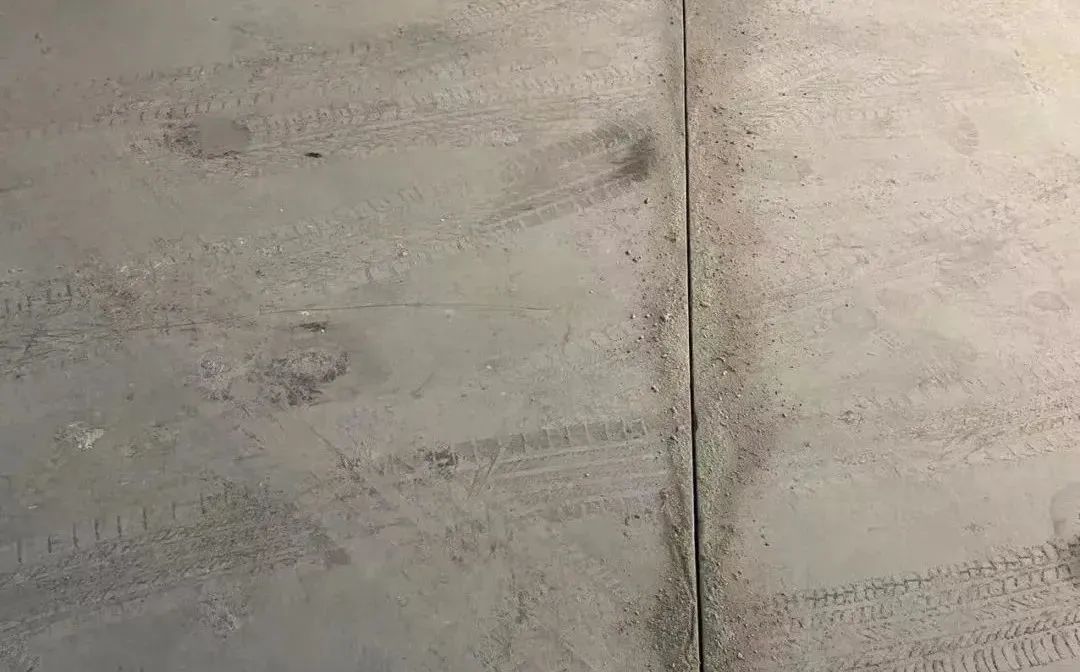

A: 切V型槽,,填補(bǔ)環(huán)氧砂漿(半干砂漿),貼玻璃纖維布,。

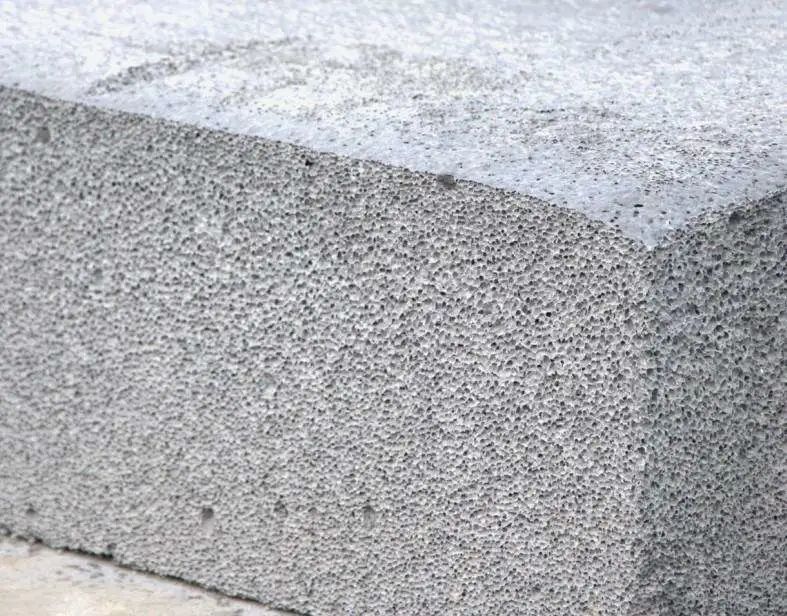

A: 拉拔強(qiáng)度≥2MPa,,混凝土標(biāo)號(hào)≥C25

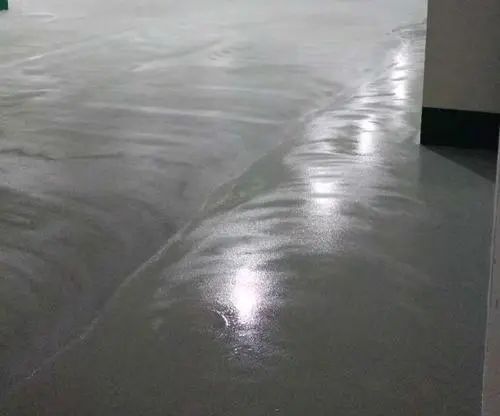

A: 結(jié)露現(xiàn)象,建議選擇早晚室內(nèi)外溫差小的時(shí)候施工降低冷凝水的形成或者整體升溫除濕,。
A:
CM 混凝土測試方法
此方法是破壞性測試,將碳化鈣預(yù)混凝土樣品中的水分,,釋放氣體,。依據(jù)氣壓變化評估含水量。可這個(gè)方法可以快速獲得定量的混凝土基面含水率,。
CM 混凝土基面含水率測定儀

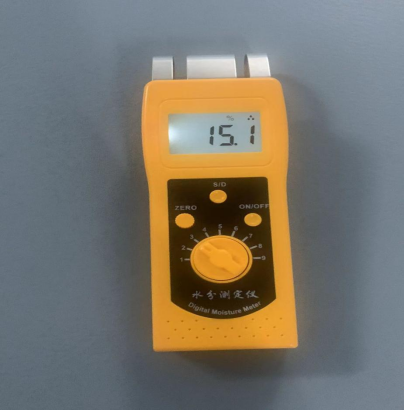

基面含水率儀
此方法為非破壞性相對測試,,通過地面與電極之間的低頻電場獲得電阻來判定基面濕氣狀況,測量的AC電阻抗,,電容,,電場的變化隨基面內(nèi)濕氣情況變化而變化,從而得到相對濕度,。這個(gè)方法可以快速獲得定量的混凝土基面含水率。
基面含水率測定儀
A: 1,、芳香族環(huán)氧樹脂雙酚A結(jié)構(gòu)易氧化產(chǎn)生羰基形成發(fā)黃基團(tuán);
2,、胺類固化劑中游離胺成份直接與環(huán)氧樹脂聚合,,導(dǎo)致局部范圍的升溫,加速變黃,;
3,、叔胺類促進(jìn)劑、壬基酚促進(jìn)劑在熱氧,、UV照射下都易變色,;
4、反應(yīng)過程中溫度過高,,體系中殘留的雜質(zhì),、金屬催化劑都會(huì)誘使黃變。
A: 1、施工時(shí)空氣濕度過大,;
2,、加入了過量不合格稀釋劑;
3,、中涂粉添加量過大,,面漆中部分樹脂被吸入中涂。
